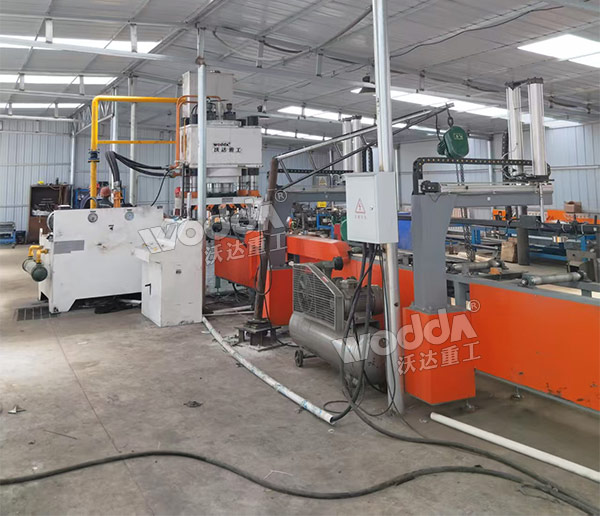

錨桿托盤生產線是專門用于生產制造礦用錨桿（錨索）托盤的一種自動化流水線。錨桿托盤生產線根據錨桿托盤的規格尺寸不同，選用不同的沖壓機設備，常用有沖床、液壓機。在錨桿托盤生產線系列中，500噸錨桿托盤生產線采購率較高，用于沖壓300x300x14mm以內的錨桿托盤，整套生產線設備包括錨桿托盤液壓機（500噸四柱液壓機）、錨桿托盤模具、送料機或其他輔助設備組成。

500噸錨桿托盤生產線的工作過程：

1、送料：

由自動送料機將鋼板抓取傳送到錨桿托盤液壓機（500噸四柱液壓機）工作臺面的模具上，等待拉伸沖孔；

2、拉伸沖孔沖裁：

500噸四柱液壓機（主機）利用模具將鋼板一次拉伸沖裁沖剪工藝，得到錨桿托盤成品；500噸錨桿托盤液壓機的具體的工作流程：滑塊快速下行—慢速加壓—保壓延時—滑塊快速返回—原位停止等，完成錨桿托盤的一個沖壓生產工藝流程。

3、出料：成品錨桿托盤由輔助設備推料機推送到傳送帶；

4、如果需要，也可配機械手，可直接將壓制好的錨桿托盤輸送到碼垛機進行碼垛。

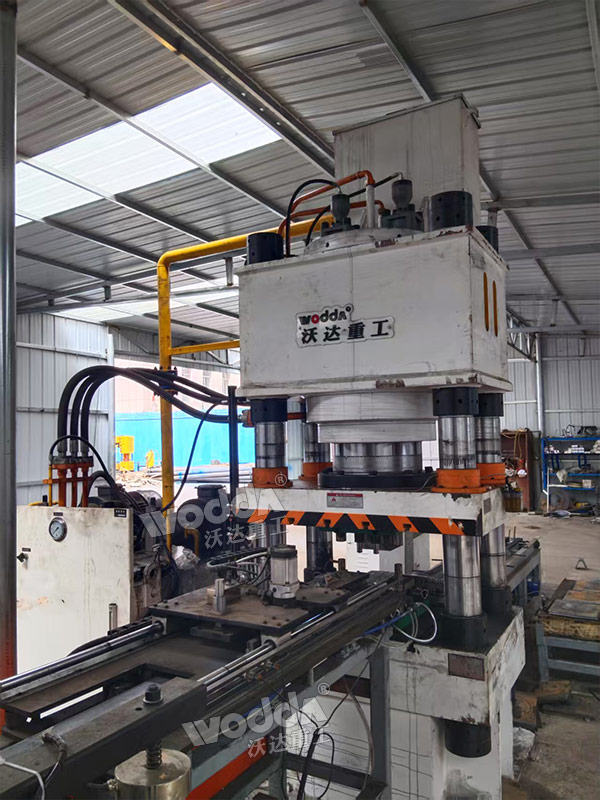

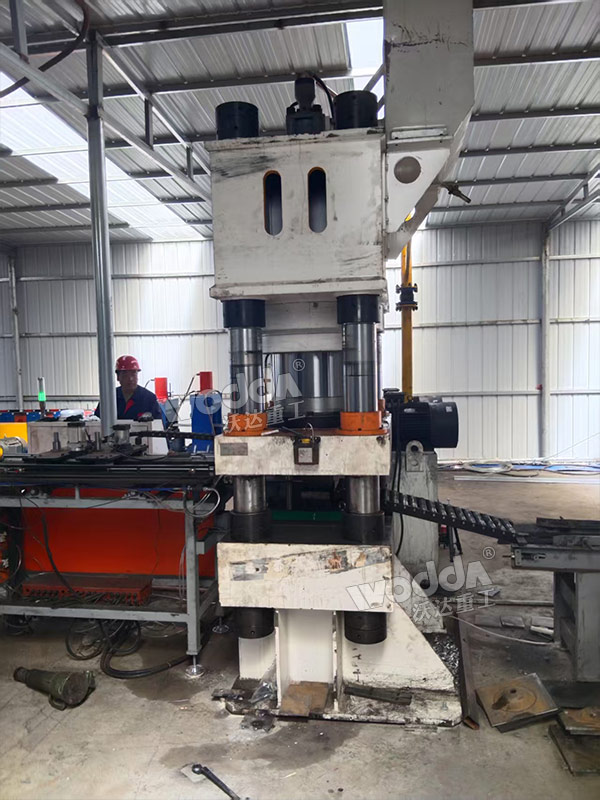

500噸錨桿托盤液壓機是錨桿托盤生產線中的核心設備，由主機及控制機構兩大部分組成。主機部分包括液壓油缸、橫梁、立柱組成，其中滑梁為鋼板焊接箱式結構，經退火處理后再機加工；工作臺預留出料孔，生產過程中廢料經模具下模、出料孔，從工作臺后方掉落，減少了清理的工作量，提高了自動化生產的效率。液壓機構由油箱、液壓管路、高壓泵、電機、壓力閥、方向閥、傳感器、油溫冷卻裝置、液位計和溫度計等組成，可通過PLC控制系統設定具體參數，并與自動送料裝置的控制系統形成有效聯動。

500噸錨桿托盤液壓機的特點包括：

1.結構緊湊，動作靈敏可靠。

2.速度快，能耗小，噪音低。

3.壓力和行程可在規定范圍內任意調節，操作簡單。

4.配備完善的電氣控制系統和安全防護裝置，確保設備運行安全可靠。

在錨桿托盤液壓機的選擇上，需要根據生產需求、原材料特性、生產成本等因素進行綜合考慮。例如，對于較大尺寸的錨桿托盤生產，可以選擇噸位較大的液壓機；對于追求高效率的生產線，可以選擇具有快速油缸和伺服數控系統的液壓機。
